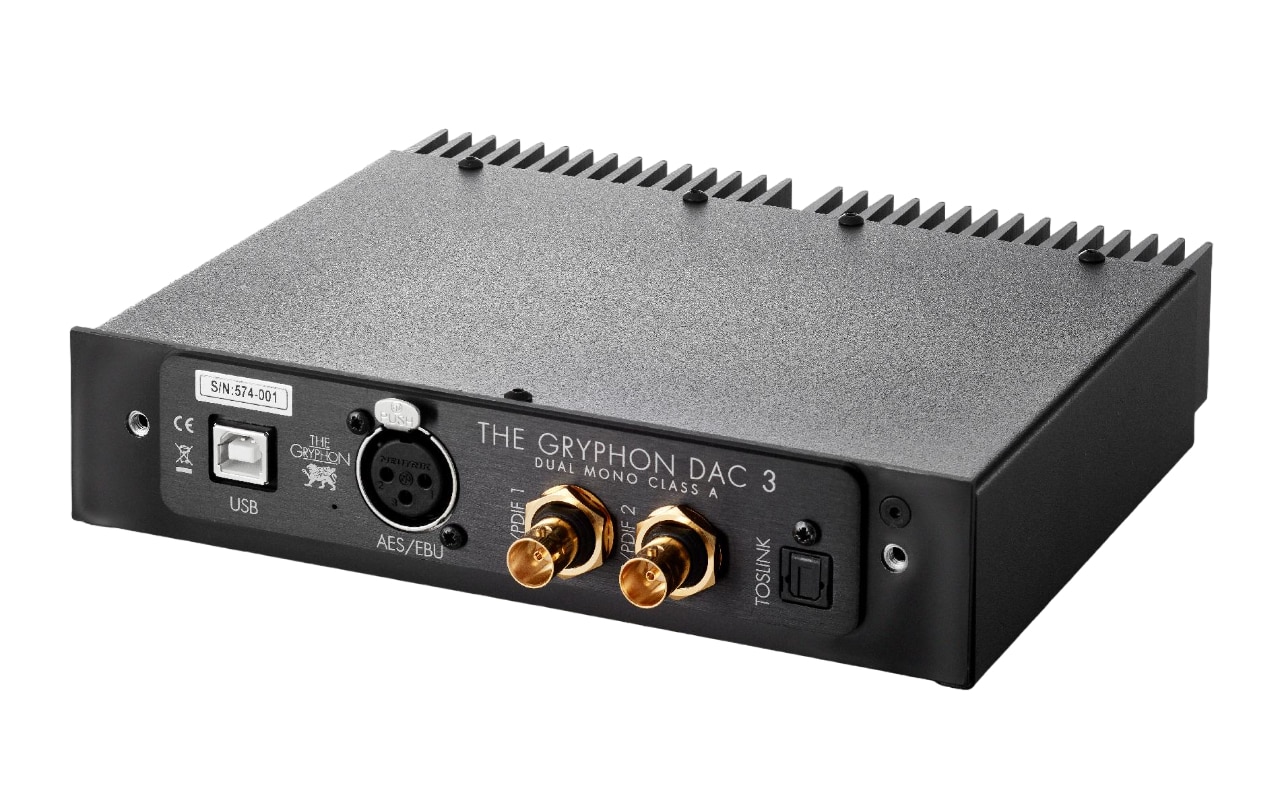

Gryphon – DAC3 – DAC Module

VISIÓN

Desde su fundación en 1985, Gryphon ha perseguido la perfección sonora sin compromisos. El DAC3 representa la evolución natural de esa filosofía aplicada al dominio digital: un módulo DAC de referencia diseñado para integrarse perfectamente en el Gryphon Diablo 333, transformándolo en una fuente digital de máximo nivel.

El objetivo del DAC3 no es simplemente agregar conectividad digital, sino elevar la conversión digital-analógica a un estándar coherente con la arquitectura totalmente balanceada y en pura Clase A del Diablo 333. El resultado es una transición digital-analógica que conserva la velocidad, transparencia y neutralidad tonal que definen el ADN de Gryphon.

ARQUITECTURA DIGITAL

En el corazón del DAC3 se encuentra el ESS SABRE ES9039PRO, uno de los convertidores más avanzados disponibles actualmente, capaz de procesamiento completo en 32 bits.

El diseño implementa:

• Arquitectura True Dual Mono

• Configuración dual-differential

• Procesamiento completo de 32 bits

• Gestión avanzada de jitter mediante osciladores de cristal compensados por temperatura

• Conversión asincrónica de alta precisión

El DAC3 admite:

• PCM hasta 32-bit / 384 kHz

• DSD hasta DSD512

• Entradas USB, AES/EBU, BNC y Toslink

Siete filtros PCM seleccionables por el usuario y filtros dedicados para DSD permiten ajustar sutilmente la presentación sonora según preferencias personales.

ETAPA ANALÓGICA EN CLASE A

Fiel a la filosofía de Gryphon, la sección analógica del DAC3 es:

• Totalmente discreta

• Operando en Clase A

• Sin retroalimentación negativa global

• Con trayectorias de señal ultracortas

El filtrado analógico PCM es de primer orden, mientras que el DSD incorpora filtrado de segundo orden cuidadosamente optimizado. Las fuentes de alimentación analógica y digital están completamente separadas y reguladas, garantizando el mínimo ruido y máxima estabilidad.

Cada canal dispone de:

• Regulación independiente

• Bancos de capacitores dedicados

• PCB multicapa con trazas de cobre de alta pureza

• Cableado interno mínimo

CONSTRUCCIÓN Y FUTURO DIGITAL

El DAC3 ha sido concebido como una solución modular de larga vida útil. Su firmware es actualizable, permitiendo adaptarse a futuros desarrollos digitales.

El módulo se integra completamente en el ecosistema del Diablo 333, mostrando en pantalla:

• Entrada seleccionada

• Frecuencia de muestreo

• Tipo de señal (PCM/DSD)

• Filtro activo

Diseñado y fabricado en Dinamarca, el DAC3 mantiene el mismo nivel de excelencia mecánica y eléctrica que cualquier componente Gryphon independiente.
